LISTRIK 1
Hukum Kirchoff
I. Tujuan Percobaan
1. Mempelajari hambatan yang dipasang secara seri dan paralel
2. Mempelajari multiloop.
II. Peralatan
1. Papan rangkaian yang terdiri dari : hambatan 6 buah dan catu daya 3 buah
2. Multimeter
III. Teori
Jika suatu sumber tegangan dihubungkan dengan beban luar, maka akan terjadi
rangkaian tertutup. Arus yang mengalir pada rangkaian tertutup itu tergantung dari beban luar
yang dipergunakan. Untuk rangkaian tertutup yang mempunyai loop lebih dari satu (multiloop
circuit), arus yang mengalir pada masing-masing loop dihitung dengan menggunakan Hukum Kirchoff.
IV. Cara Kerja
A. Mempelajari rangkaian seri
3. Ukur arus yang mengalir di tititk A.
4. Ukur tegangan AB, BC dan AC.
B. Mempelajari rangkaian paralel
1. Susun rangkaian seperti gambar 3
2. Ukur tegangan sumber (E1) dalam keadaan terangkai.
3. Ukur arus yang mengalir pada setiap R.
C. Mempelajari rangkaian multiloop
a. Susun rangkaian seperti gambar 4 :
2. Ukur arus yang mengalir pada I, I1 dan I2
b. Susun rangkaian seperti gambar 5:
1. Ukur masing-masing tegangan sumber E1, E2 dan E3 dalam keadaan terangkai.
2. Ukur arus yang mengalir pada I, I1 dan I2
Semoga bermanfaat bagi pembaca sekalian. Dapatkan juga format PDF nya Download disini
Hukum Kirchoff
I. Tujuan Percobaan
1. Mempelajari hambatan yang dipasang secara seri dan paralel
2. Mempelajari multiloop.
II. Peralatan
1. Papan rangkaian yang terdiri dari : hambatan 6 buah dan catu daya 3 buah
2. Multimeter
III. Teori
Gambar 1
Jika suatu sumber tegangan dihubungkan dengan beban luar, maka akan terjadi
rangkaian tertutup. Arus yang mengalir pada rangkaian tertutup itu tergantung dari beban luar
yang dipergunakan. Untuk rangkaian tertutup yang mempunyai loop lebih dari satu (multiloop
circuit), arus yang mengalir pada masing-masing loop dihitung dengan menggunakan Hukum Kirchoff.
IV. Cara Kerja
A. Mempelajari rangkaian seri
1. Susun rangkaian seperti gambar 2
2. Ukur tegangan sumber (E1) dalam keadaan terangkai.3. Ukur arus yang mengalir di tititk A.
4. Ukur tegangan AB, BC dan AC.
B. Mempelajari rangkaian paralel
Gambar 3
1. Susun rangkaian seperti gambar 3
2. Ukur tegangan sumber (E1) dalam keadaan terangkai.
3. Ukur arus yang mengalir pada setiap R.
C. Mempelajari rangkaian multiloop

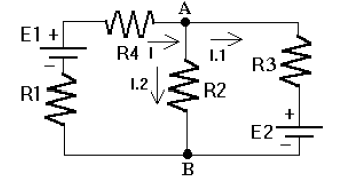

a. Susun rangkaian seperti gambar 4 :
Gambar 4
1. Ukur masing-masing tegangan sumber E1 dan E2 dalam keadaan terangkai.2. Ukur arus yang mengalir pada I, I1 dan I2
b. Susun rangkaian seperti gambar 5:
Gambar 5
1. Ukur masing-masing tegangan sumber E1, E2 dan E3 dalam keadaan terangkai.
2. Ukur arus yang mengalir pada I, I1 dan I2
Semoga bermanfaat bagi pembaca sekalian. Dapatkan juga format PDF nya Download disini
